制砂有干法生產和濕法生產，我們經過試驗，干法生產成砂率要高于濕法生產，以下我們以具體試驗數字為參考。

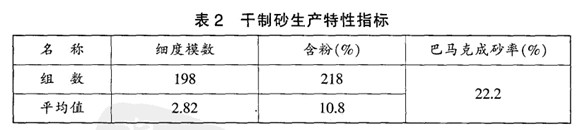

        干法生產后沖擊式制砂機成砂率由原來的17.7%提高到22.2%左右，使得人工砂產品有一定提高。統計調整前后的試驗結果得出：人工砂石粉含量由原來的平均3.7%提高到平均10.8%，細度模數平均由3.15下降到2.82，砂的級配得到了明顯的改善，混凝土和易性也有明顯改善。但由于沖擊式制砂機機型所限，干制砂中小于0.08mm顆粒含量較大，占小于0.16mm顆粒含量的40%~50%。也就是說：當人工砂石粉含量小于12.0%時，砂中小于0.08%顆粒含量一般低于5.0%；但是，當人工砂石粉含量為12%~15%時，砂中小于0.08mm顆粒含量將達到5.0%~7.0%，高出監理要求的5.0%的要求，乃然嚴重制約砂的產量及混凝土澆筑。（干制砂各項指標見表）


        按照干制后的成砂率，要滿足月澆筑35000立方混凝土的要求，按照每月25天，每天16小時工作時間考慮，巴馬克進料量需保證120t/h，而中碎系統的細料率太低，無法滿足巴馬克制砂要求，因此還需對中碎系統進行改造。
推薦文章：建材行業沖擊式制砂機顯身手
