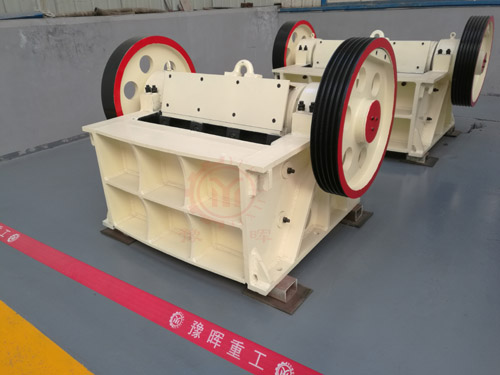

顎式破碎機
一、顎式破碎機用途：
鄂式破碎機是組成砂石生產線設備中的較重要設備之一，主要用于對各種礦石與大塊物料的中等粒度破碎，廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業。被破碎物料的較高抗壓強度為320MPa。顎式破碎機在礦山、建材、基建等部門主要用作粗碎機和中碎機。按照進料口寬度大小來分為大、中、小型三種，進料口寬度大于600MM的為大型機器，進料口寬度在300-600MM的為中型機，進料口寬度小于300MM的為小型機。顎式破碎機的工作部分是兩塊顎板，一是固定顎板（定顎），垂直（或上端略外傾）固定在機體前壁上，另一是活動顎板（動顎），位置傾斜，與固定顎板形成上大下小的破碎腔（工作腔）�；顒宇�板對著固定顎板做周期性的往復運動，時而分開，時而靠近。分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料受到擠壓，彎折和劈裂作用而破碎。鄂式破碎機按照活動顎板的擺動方式不同，可以分為簡單擺動式鄂式破碎機（簡擺顎式破碎機）。復雜擺動式顎式破碎機（復擺顎式破碎機）和綜合擺動式顎式破碎機三種。
二、顎式破碎機性能特點：
1、破碎腔深而且無死區，提高了進料能力與產量；
2、其破碎比大，產品粒度均勻；
3、墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；
4、潤滑系統安全可靠，部件更換方便，保養工作量��；
5、結構簡單，工作可靠，運營費用低；
6、設備節能：單機節能15%～30%，系統節能一倍以上；
7、排料口調整范圍大，可滿足不同用戶的要求；
8、噪音低，粉塵少。
三、顎式破碎機工作原理：
顎式破碎機工作方式為曲動擠壓型，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。
四、顎式破碎機技術參數：
型號 |
進料口尺寸 |
較大進 |
排料口調 |
處理能力 |
偏心軸轉速 |
電動機功率 |
總重量 |
外形尺寸 |
|
PE-150×250 |
150×250 |
125 |
10-40 |
1-3 |
250 |
5.5 |
0.8 |
720×660×850 |
|
PE-200×300 |
200×300 |
180 |
15-50 |
2-6 |
260 |
7.5 |
1.2 |
910×750×990 |
|
PE-200×350 |
200×350 |
180 |
18-70 |
3-10 |
260 |
11 |
1.5 |
1000×870×990 |
|
PE-250×400 |
250×400 |
210 |
20-60 |
5-20 |
300 |
15 |
2.8 |
1300×1090×1270 |
|
PE-400×600 |
400×600 |
340 |
40-100 |
16-60 |
275 |
30 |
7 |
1730×1730×1630 |
|
PE-500×750 |
500×750 |
425 |
50-100 |
40-110 |
275 |
55 |
12 |
1980×2080×1870 |
|
PE-600×900II |
600×900 |
500 |
65-160 |
50-180 |
250 |
55-75 |
17 |
2190×2206×2300 |
|
PE-600×900 |
600×900 |
500 |
65-160 |
50-180 |
250 |
75 |
17 |
2190×2206×2300 |
|
PE-750×1060 |
750×1060 |
630 |
80-140 |
110-320 |
250 |
90-110 |
29 |
2660×2430×2800 |
|
PE-870×1060 |
870×1060 |
660 |
200-260 |
190-336 |
250 |
110 |
31.5 |
2810×2430×2800 |
|
PE-900×1060 |
900×1060 |
685 |
230-290 |
230-390 |
250 |
110 |
33 |
2870×2420×2940 |
|
PE-900×1200 |
900×1200 |
750 |
95-165 |
220-450 |
200 |
110 |
52 |
3380×2870×3330 |
|
PE-1000×1200 |
1000×1200 |
850 |
195-265 |
315-500 |
200 |
110 |
55 |
3480×2876×3330 |
|
PE-1200×1500 |
1200×1500 |
1020 |
150-300 |
400-800 |
180 |
160 |
100.9 |
4200×3300×3500 |
|
PEX-150×750 |
150×750 |
120 |
18-48 |
8-25 |
320 |
15 |
3.8 |
1200×1530×1060 |
|
PEX-250×750 |
250×750 |
210 |
25-60 |
13-35 |
330 |
30 |
5.5 |
1380×1750×1540 |
|
PEX-250×1000 |
250×1000 |
210 |
25-60 |
16-52 |
330 |
30 |
7 |
1560×1950×1390 |
|
PEX-250×1200 |
250×1200 |
210 |
25-60 |
20-61 |
330 |
37 |
9.7 |
2140×1660×1500 |
|
PEX-300×1300 |
300×1300 |
250 |
20-90 |
16-105 |
300 |
55 |
15.6 |
2720×1950×1600 |
產量根據不同物料、進料粒度等因素其結果將有所不同。
注：產品性能在不斷改進中,參數如有更改,恕不另行通知
